Easy Pump System

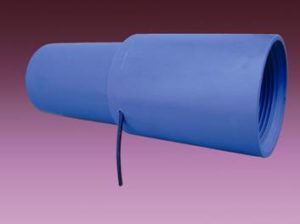

Благодаря сочетанию опыта и передовых технологий, стала доступной инновационная система сборки «EASY PUMP SYSTEM», позволяющая практично, эффективно и быстро соединять колонну труб подачи из ПВХ с погруженной помпой. Система “EASY PUMP SYSTEM” состоит из трубы из ПВХ с предварительно установленной муфтой (также из ПВХ) на одном конце и со специальным штуцером из нержавеющей стали для погруженной помпы на другом конце. Если труба возврата имеет резьбу больше или меньше резьбы помпы, штуцер из нержавеющей стали может подгоняться к обоим концам, поскольку на одном конце резьба штуцера может быть аналогичной резьбе помпы, а на другом конце резьба штуцера может быть аналогичной резьбе трубы. Остальная часть обратной колонны состоит из резьбовых труб с муфтой из ПВХ, предварительной установленной на одном конце.SYSTEMBLOCK представляет собой настоящую инновацию: муфты и штуцеры из нержавеющей стали с “SYSTEMBLOCK” снабжены вставкой, которая после внедрения в соответствующее гнездо предотвращает их ослабление и раскручивание вследствие вибраций и скручиваний в результате работы и частых включений/выключений электропомпы. SYSTEMBLOCK используется для труб возврата с диаметром от 60 мм до 225 мм, а для труб с диаметром 48 мм употребляются специальные муфты и штуцеры без SYSTEMBLOCK потому,

что низкая мощность помп, которые могут соединяться с трубами небольшого диаметра, не требует применения этой системы. В этих случаях прокладка (уплотнительное кольцо), находящаяся внутри муфты из ПВХ и штуцера из нержавеющей стали сжимается при завинчивании трубы, обеспечивая достаточное сопротивление ударам, вызванным помпами низкой мощности. Все муфты из ПВХ снабжены двумя резиновыми прокладками, обеспечивающими гидроизоляцию.

EASY PUMP SYSTEM

Трубы подачи из ПВХ представляют собой выгодную альтернативу оцинкованным трубам и трубам из нержавеющей стали и полиэтилена. Они изготавливаются из плотного полиэтилена очень высокого качества, физико-химические характеристики которого обеспечивают максимальную устойчивость колонны к давлению и растяжению. Строгие лабораторные тесты на прочность на разрыв, проводимые с прутковыми заготовками из ПВХ, не обнаружили каких-либо повреждений или деформаций. Внутренняя поверхность труб совершенно ровная и без сужений.

Характеристики сырья, используемого при производстве этих изделий, обеспечивают легкость, простоту в обращении и устойчивость к коррозии и перепадам тока. Кроме того, они обладают высоким коэффициентом гидравлического сопротивления (K = 0,01), гарантирующим минимальные потери подачи и наименьшие затраты выкачивания.

ВНЕШ. ДИАМ.
ТРУБЫ
ТОЛЩ mmВНУТР.
ДИАМЕТР mm
СТАНДАРТ. ДЛИНА mtВНЕШ. ДИАМ.
МУФТЫ
mm
ТИП
РЕЗЬБЫ
МАКСИМАЛЬНО ДОПУСТИМОЕ
ДАВЛЕНИЕ
МАКСИМАЛЬН.
ГЛУБИНА УСТАНОВКИ

mm

ДЮЙМЫ

48

1” ½

4,5

39,0

4

60

P4

30 BAR

300 MT

60

2”

5,8

48,4

4

75

P4

30 BAR

300 MT

75

2” ½

6,8

61,4

4

90

P4

30 BAR

300 MT

90

3”

8,2

73,6

4

105

P4

30 BAR

300 MT

114

4”

8,2

97,6

4

130

P6

30 BAR

300 MT

140

5”

10,3

119,4

4

170

P6

30 BAR

300 MT

170

6”

12,0

146,0

4

200

P6

30 BAR

300 MT

225

8”

16,7

191,6

4

265

P6

30 BAR

300 MT

Симуляция для стойки 300 м.

ВНЕШ. ДИАМ.
ТРУБЫ
ВЕС ТРУБЫ
KG
ВЕС КОЛОННЫ
ВОДЫ В
ТРУБАХ

KG
ПРИБЛИЗИТЕЛЬНЫЙ
ВЕС ПОМПЫ

KG
ОБЩИЙ ВЕС
KG
НАГРУЗКА НА РАЗРЫВ
KG

48

275

360

125

760

2.000

60

440

555

150

1.145

2.700

75

650

888

200

1.738

4.000

90

940

1.280

250

2.470

7.000

114

1.200

2.250

300

3.750

8.600

140

1.870

3.360

500

5.730

17.000

170

2.650

5.025

620

8.295

19.300

225

4.850

8.650

850

14.350

25.000
